产品说明
 |
ZL38H |
| 增量型ZL38H系列编码器采用轴套型设计，柔性连接，削减轴向串动对编码器的影响。节省安装空间。主要应用于印刷包装及纺织机械行业等现代化轻工业要求。 |
| 主要参数 | ||||||||||||||||||||||||||||||||
| 脉冲数 | 最大3600 | |||||||||||||||||||||||||||||||
| 电气参数 | ||||||||||||||||||||||||||||||||
| 工作电压 | DC5V±0.05%，5-24V±0.05%，8-30V±0.05% | |||||||||||||||||||||||||||||||
| 消耗电流 | ≤150mA | |||||||||||||||||||||||||||||||
| 输出 | 方波 | |||||||||||||||||||||||||||||||
| 输出形式 | 集电极开路输出、电压输出、互补输出、驱动器输出 | |||||||||||||||||||||||||||||||
| 输出压降 | VH≥85%VCC，VL≤0.5V | |||||||||||||||||||||||||||||||
| 输出频率 | 0-100kHz | |||||||||||||||||||||||||||||||
| 上升时间 | 980ns | |||||||||||||||||||||||||||||||
| 下降时间 | 980ns | |||||||||||||||||||||||||||||||
| 符合标准 | ||||||||||||||||||||||||||||||||
| 防护等级 | IP53 | |||||||||||||||||||||||||||||||
| 抗震动 | 50m/s2，10~200Hz，XYZ方向各2h | |||||||||||||||||||||||||||||||
| 抗冲击 | 980m/s2,6ms，XYZ方向各2次 | |||||||||||||||||||||||||||||||
| 环境条件 | ||||||||||||||||||||||||||||||||
| 工作温度 | -20℃~80℃或定制 | |||||||||||||||||||||||||||||||
| 储存温度 | -40℃~100℃ | |||||||||||||||||||||||||||||||
| 工作湿度 | 30~85%（无结露） | |||||||||||||||||||||||||||||||
| 机械参数 | ||||||||||||||||||||||||||||||||
| 寿命 | MTBF≥3000h（+25℃，2000rpm） | |||||||||||||||||||||||||||||||
| 材料 | 外壳 | 铝 | ||||||||||||||||||||||||||||||
| 法兰 | 铝 | |||||||||||||||||||||||||||||||
| 轴 | 铜 | |||||||||||||||||||||||||||||||
| 转速 | 最大6000r/min | |||||||||||||||||||||||||||||||
| 角加速度 | 1×10^4rad/s | |||||||||||||||||||||||||||||||
| 启动力矩 | 1.5×10-3N.m（+25℃） | |||||||||||||||||||||||||||||||
| 轴负载 | 径向：20N；轴向：10N | |||||||||||||||||||||||||||||||
| 重量 | 0.1kg（不含线）） | |||||||||||||||||||||||||||||||

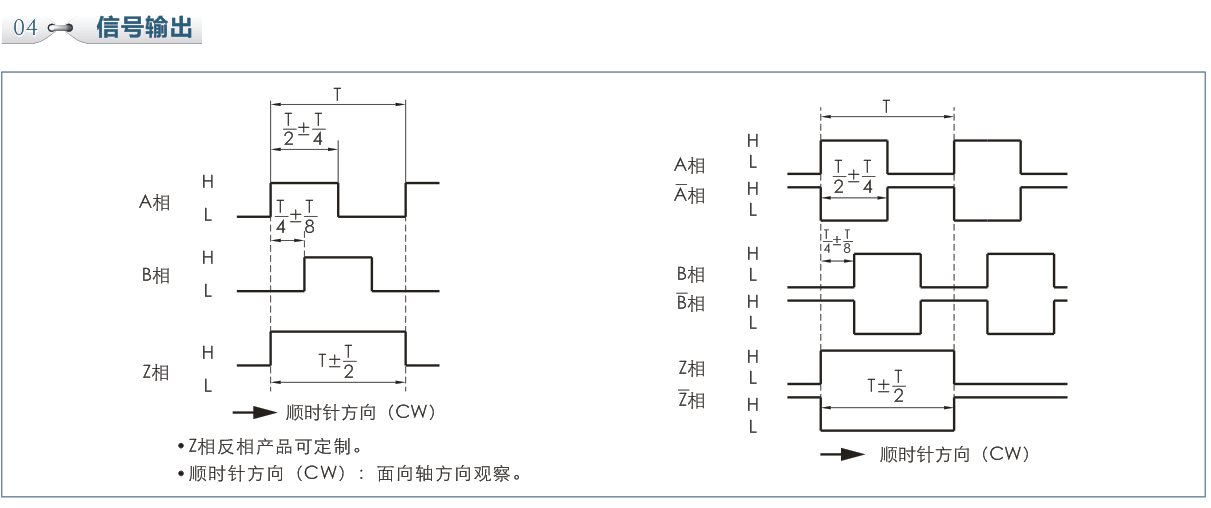

注：零位信号可选，默认无零位信号。 |
||||||||||||||||||||||||||||||||
