产品说明
 |
ZL50K-A |
| 增量型ZL50K-A系列编码器用于狭小空间安装，要求高精度等级的工业环境。分辨率能够达到3600ppr，兼顾体积小，重量轻和精度高的现代化轻工业要求，可适应更多的应用环境。 |
| 主要参数 | ||||||||||||||||||||||||||||||||
| 脉冲数 | 最大3600 | |||||||||||||||||||||||||||||||
| 电气参数 | ||||||||||||||||||||||||||||||||
| 工作电压 | DC5V±0.05%，8-30V±0.05% | |||||||||||||||||||||||||||||||
| 消耗电流 | ≤150mA | |||||||||||||||||||||||||||||||
| 输出 | ||||||||||||||||||||||||||||||||

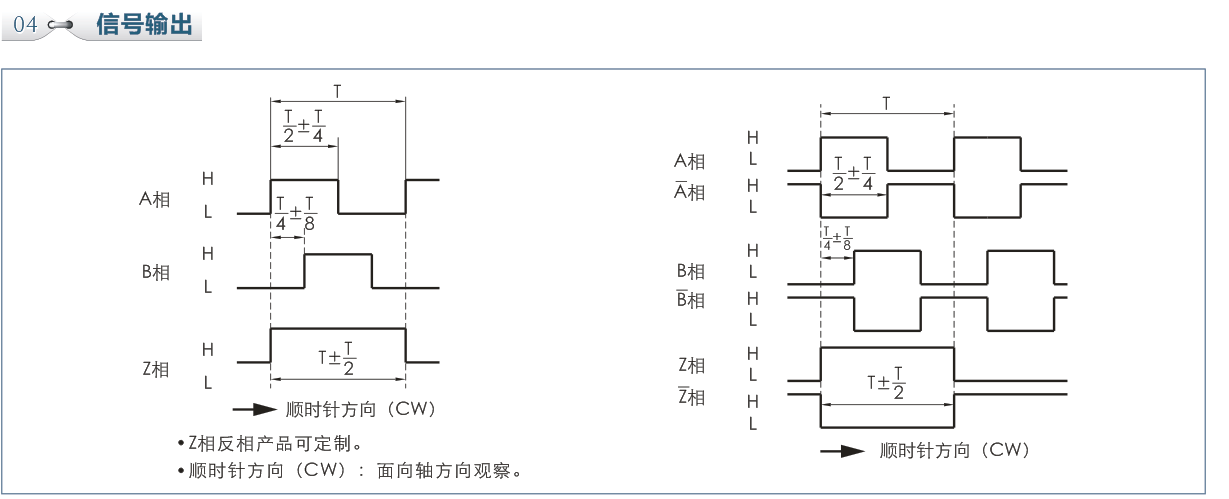

| 输出形式 | 集电极开路输出、电压输出、互补输出 | |||||||||||||||||||||||||||||||
| 输出压降 | VH≥85%VCC，VL≤0.5V | |||||||||||||||||||||||||||||||
| 输出频率 | 0-100kHz | |||||||||||||||||||||||||||||||
| 上升时间 | 980ns | |||||||||||||||||||||||||||||||
| 下降时间 | 980ns | |||||||||||||||||||||||||||||||
| 符合标准 | ||||||||||||||||||||||||||||||||
| 防护等级 | IP50 | |||||||||||||||||||||||||||||||
| 抗震动 | 50m/s2，10~200Hz，XYZ方向各2h | |||||||||||||||||||||||||||||||
| 抗冲击 | 980m/s2,6ms，XYZ方向各2次 | |||||||||||||||||||||||||||||||
| 环境条件 | ||||||||||||||||||||||||||||||||
| 工作温度 | -20℃~80℃或定制 | |||||||||||||||||||||||||||||||
| 储存温度 | -40℃~1000℃ | |||||||||||||||||||||||||||||||
| 工作湿度 | 30~85%（无结露） | |||||||||||||||||||||||||||||||
| 机械参数 | ||||||||||||||||||||||||||||||||
| 寿命 | MTBF≥3000h（+25℃，2000rpm） | |||||||||||||||||||||||||||||||
| 材料 | 外壳 | 铝 | ||||||||||||||||||||||||||||||
| 法兰 | 不锈钢 | |||||||||||||||||||||||||||||||
| 轴 | 铜 | |||||||||||||||||||||||||||||||
| 转速 | 最大6000r/min | |||||||||||||||||||||||||||||||
| 角加速度 | 1×10^4rad/s | |||||||||||||||||||||||||||||||
| 启动力矩 | 1.0×10-3N.m（+25℃） | |||||||||||||||||||||||||||||||
| 轴负载 | 径向：4.9N；轴向：9.8N | |||||||||||||||||||||||||||||||
| 重量 | 0.13kg（不含线） | |||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
