产品说明
 |
ZL66K |
| 增量型ZL66K系列全空心编码器，广泛应用于自动控制，自动测量；遥控计算机技术以及在数控机器上做角度和坐标测量等。能够承受较高的轴向和径向载荷。全空心设计，节约空间。配有弹性连接片，方便安装。可适应更多的应用环境，是性价比较高的产品。 |
| 主要参数 | ||||||||||||||||||||||||||||||||
| 脉冲数 | 最大3600 | |||||||||||||||||||||||||||||||
| 电气参数 | ||||||||||||||||||||||||||||||||
| 工作电压 | DC5V±0.05%，5-24V±0.05%，8-30V±0.05% | |||||||||||||||||||||||||||||||
| 消耗电流 | ≤100mA | |||||||||||||||||||||||||||||||
| 输出 | ||||||||||||||||||||||||||||||||

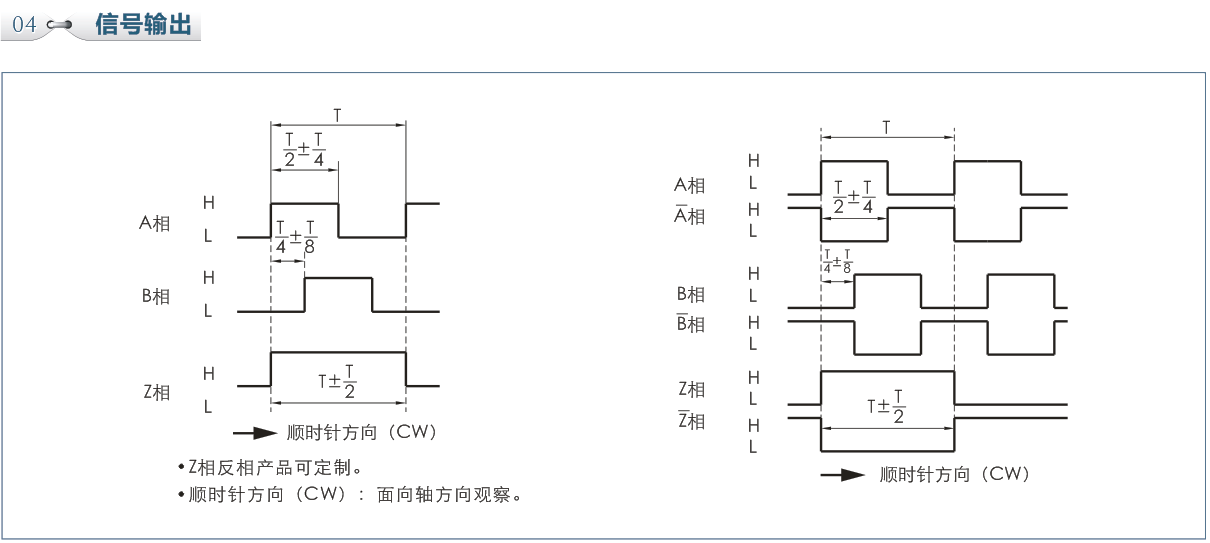

| 输出形式 | 集电极开路输出、电压输出、互补输出、驱动器输出 | |||||||||||||||||||||||||||||||
| 输出压降 | VH≥85%VCC，VL≤0.5V | |||||||||||||||||||||||||||||||
| 输出频率 | 0-100kHz | |||||||||||||||||||||||||||||||
| 上升时间 | 980ns | |||||||||||||||||||||||||||||||
| 下降时间 | 980ns | |||||||||||||||||||||||||||||||
| 符合标准 | ||||||||||||||||||||||||||||||||
| 防护等级 | IP50 | |||||||||||||||||||||||||||||||
| 抗震动 | 50m/s2，10~200Hz，XYZ方向各2h | |||||||||||||||||||||||||||||||
| 抗冲击 | 980m/s2,6ms，XYZ方向各2次 | |||||||||||||||||||||||||||||||
| 环境条件 | ||||||||||||||||||||||||||||||||
| 工作温度 | -40℃~60℃或定制 | |||||||||||||||||||||||||||||||
| 储存温度 | -55℃~80℃ | |||||||||||||||||||||||||||||||
| 工作湿度 | 30~85%（无结露） | |||||||||||||||||||||||||||||||
| 机械参数 | ||||||||||||||||||||||||||||||||
| 寿命 | MTBF≥3000h（+25℃，2000rpm） | |||||||||||||||||||||||||||||||
| 材料 | 外壳 | 铝 | ||||||||||||||||||||||||||||||
| 法兰 | 铝 | |||||||||||||||||||||||||||||||
| 轴 | 不锈钢 | |||||||||||||||||||||||||||||||
| 转速 | 最大6000 | |||||||||||||||||||||||||||||||
| 角加速度 | 1×10^4rad/s | |||||||||||||||||||||||||||||||
| 启动力矩 | 3×10-3N.m（+25℃） | |||||||||||||||||||||||||||||||
| 轴负载 | 径向：20N；轴向：10N | |||||||||||||||||||||||||||||||
| 重量 | 0.4kg（不含线） | |||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
