产品说明
 |
ZL58A |
| 超高脉冲ZL58A系列编码器采用双轴承骨架密封结构，业内领先的光电采集技术、误差智能纠错系统，实现高精度高稳定性的信号传输。现应用于超精密机床设备，有利于提高制造业的加工精度和产品的综合竞争力，提高经济效益。 |
| 主要参数 | ||||||||||||||||||||||||||||||||||||||||||
| 脉冲数 | 最大250000 | |||||||||||||||||||||||||||||||||||||||||
| 电气参数 | ||||||||||||||||||||||||||||||||||||||||||
| 工作电压 | DC5V±0.05% | |||||||||||||||||||||||||||||||||||||||||
| 消耗电流 | ≤150mA | |||||||||||||||||||||||||||||||||||||||||

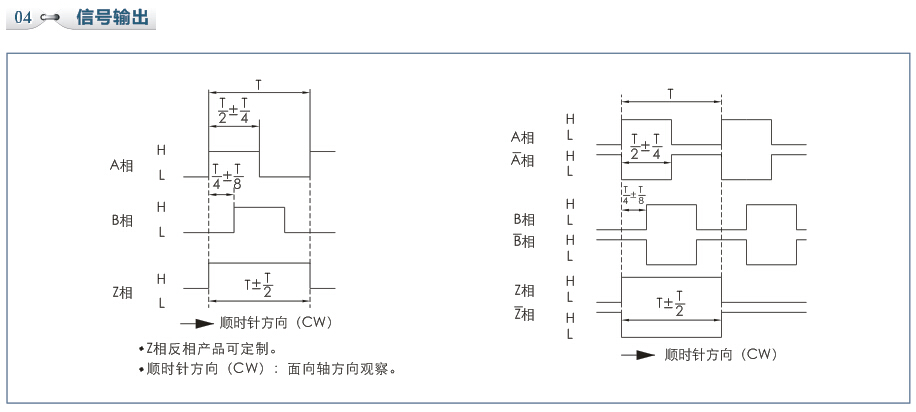

| 输出 | ||||||||||||||||||||||||||||||||||||||||||
| 输出形式 | 驱动器输出 | |||||||||||||||||||||||||||||||||||||||||
| 输出压降 | VH≥85%VCC，VL≤0.5V | |||||||||||||||||||||||||||||||||||||||||
| 输出频率 | 600kHz | |||||||||||||||||||||||||||||||||||||||||
| 上升时间 | ||||||||||||||||||||||||||||||||||||||||||
| 下降时间 | ||||||||||||||||||||||||||||||||||||||||||
| 符合标准 | ||||||||||||||||||||||||||||||||||||||||||
| 防护等级 | IP64 | |||||||||||||||||||||||||||||||||||||||||
| 抗震动 | 50m/s2，10~200Hz，XYZ方向各2h | |||||||||||||||||||||||||||||||||||||||||
| 抗冲击 | 980m/s2,6ms，XYZ方向各2次 | |||||||||||||||||||||||||||||||||||||||||
| 环境条件 | ||||||||||||||||||||||||||||||||||||||||||
| 工作温度 | -20℃~80℃或定制 | |||||||||||||||||||||||||||||||||||||||||
| 储存温度 | -40℃~100℃ | |||||||||||||||||||||||||||||||||||||||||
| 工作湿度 | 30~85%（无结露） | |||||||||||||||||||||||||||||||||||||||||

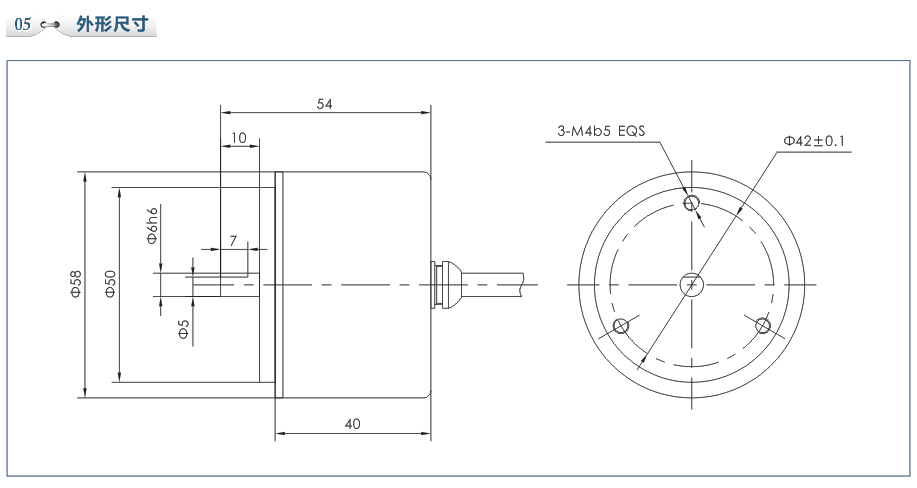

| 机械参数 | ||||||||||||||||||||||||||||||||||||||||||
| 寿命 | MTBF≥3000h（+25℃，2000rpm） | |||||||||||||||||||||||||||||||||||||||||
| 材料 | 外壳 | 铝 | ||||||||||||||||||||||||||||||||||||||||
| 法兰 | 铝 | |||||||||||||||||||||||||||||||||||||||||
| 轴 | 不锈钢 | |||||||||||||||||||||||||||||||||||||||||
| 转速 | 最大3000r/min | |||||||||||||||||||||||||||||||||||||||||
| 角加速度 | 1×10^4rad/s | |||||||||||||||||||||||||||||||||||||||||
| 启动力矩 | 5×10-2N.m（+25℃） | |||||||||||||||||||||||||||||||||||||||||
| 轴负载 | 径向：50N；轴向：50N | |||||||||||||||||||||||||||||||||||||||||
| 重量 | 0.65kg（不含线） | |||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
